沉管施工

沉管施工是一种水下管道铺设技术，以下为您详细介绍：

一、沉管施工的主要流程

（一）施工准备阶段

1. 工程勘测

• 对施工区域的地质条件进行详细勘察。这包括了解水下地层的构成，如软土层、沙层、岩石层的分布情况，以及各土层的物理力学性质，如承载力、抗剪强度等。例如，若在软土层区域施工，需要考虑管道基础的加固措施，防止管道沉降。

• 水文调查也至关重要。需要准确测量水流速度、水位变化、潮汐规律（对于沿海地区）等信息。水流速度过快可能会影响管道的下沉轨迹和稳定性，而较大的水位变化范围则会对管道的埋深设计产生影响。

2. 管道设计与制造

• 根据输送物质的性质（如输送污水、饮用水、天然气等）、流量要求和工作压力等因素设计管道。管径、壁厚、材质的选择都要满足工程要求。

• 对于钢管，其制造过程中要严格控制焊接质量。一般会采用自动埋弧焊等先进技术，并且在焊接完成后进行无损检测，如 X 射线探伤、超声波探伤，以确保焊缝没有缺陷。对于混凝土管，则要注重混凝土的配合比设计，保证其强度和耐久性符合标准，同时要精确布置钢筋，以提高管道的承载能力。

3. 设备与材料准备

• 准备各种施工设备，如大型起重船用于管道的起吊和安装，浮吊可以辅助管道在水上的移动，拖轮用于管道的拖运，水下焊接设备用于钢管的连接（如果是钢管），以及水下定位设备（如 GPS - RTK 水下定位系统、声呐定位设备）用于精确控制管道的位置。

• 材料方面，除了管道主体材料外，还需要准备密封材料（如橡胶密封圈用于混凝土管连接）、防腐材料（用于钢管防腐）、压重材料（如沙袋、混凝土块等用于管道下沉）等。

（二）管道浮运与下沉阶段

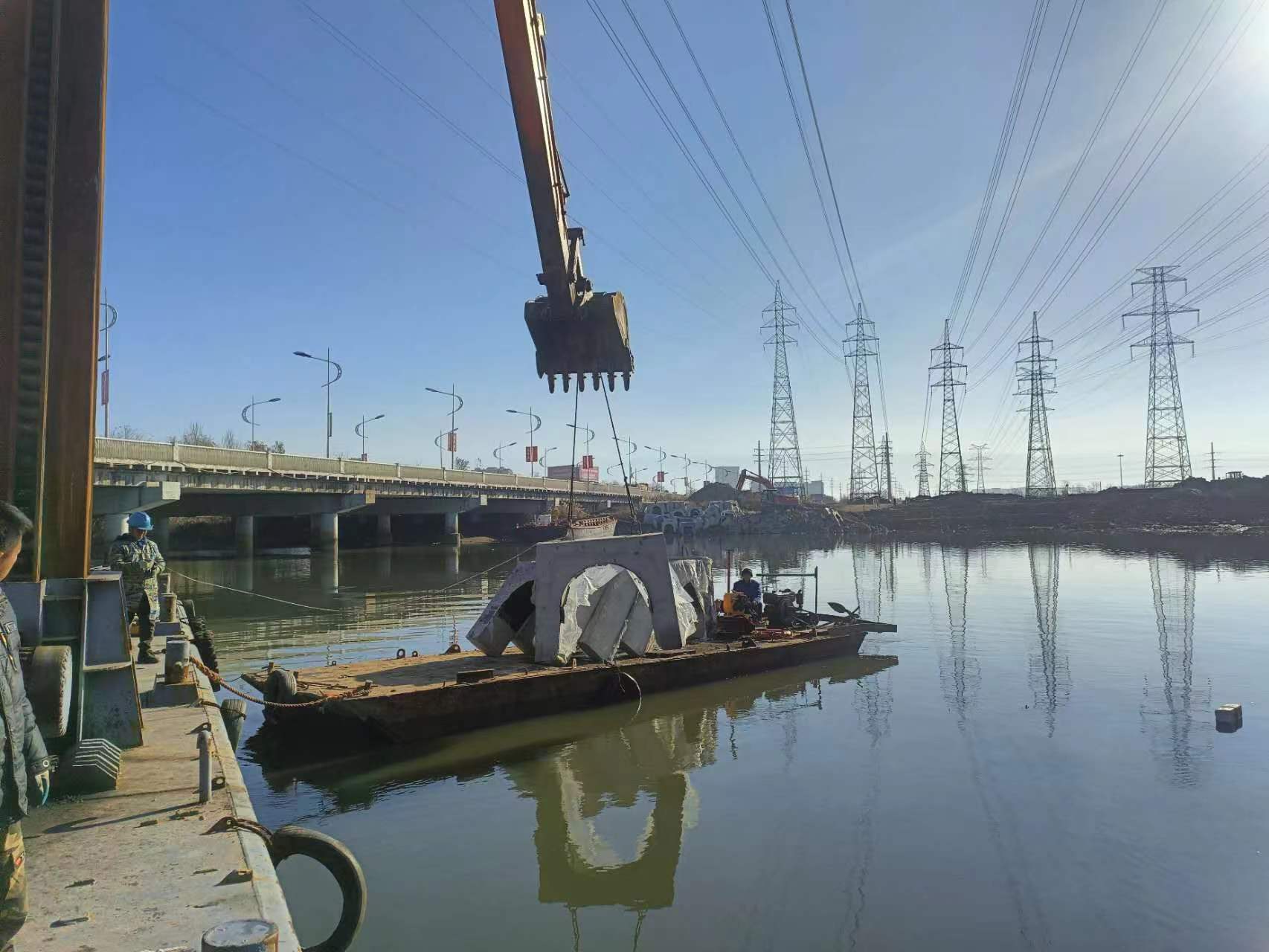

1. 管道浮运

• 管道在预制场地预制完成后，通过滑道或者起重机将其放置在水面上。如果管道自身浮力不足，可在管道上安装浮筒来增加浮力，使管道能够漂浮在水面上。

• 在浮运过程中，利用拖轮牵引管道。通过水上定位设备实时监控管道的位置，同时考虑水流和风向对管道的影响。例如，在水流速度较大的水域，要调整拖轮的牵引力方向和大小，使管道能够按照预定的航线移动。

2. 管道下沉

• 注水下沉法：这是一种常见的下沉方法。当管道运输到预定位置后，通过管道上预先设置的注水孔向管道内部注水。在注水过程中，要根据管道的浮力和重力平衡关系，以及水下定位系统反馈的位置信息，精确控制注水速度。例如，对于大口径的钢管，注水速度过快可能导致管道下沉不均匀，甚至出现倾斜，所以一般要缓慢注水，同时观察管道的下沉姿态。

• 压重下沉法：对于一些自重较轻的管道或者在特殊工况下，可以采用在管道顶部添加压重材料的方式下沉。在添加压重材料之前，需要精确计算压重的重量，确保管道能够稳定下沉。同时，要注意压重材料的分布均匀性，避免管道因受力不均而损坏。

（三）管道连接与基础处理阶段

1. 水下连接

• 对于钢管，水下连接主要采用焊接方式。潜水员携带水下焊接设备下潜到管道接口处，首先对接口进行清理，去除铁锈、油污等杂质，然后按照焊接工艺规程进行焊接。焊接完成后，要进行焊缝质量检测，如水下超声波检测，确保焊缝的强度和密封性。

• 对于混凝土管，通常采用橡胶圈密封接口。在连接时，要确保橡胶圈安装正确，接口紧密贴合。一些情况下还会采用预应力混凝土管，通过张拉预应力钢筋来增强接口的连接强度。

2. 管道基础处理

• 如果管道底部的地基承载力不足，需要进行基础处理。可以采用换填法，即将软弱土层挖除，换填为砂、碎石等强度较高的材料。也可以采用桩基础，如打入预制桩或者灌注混凝土桩，为管道提供稳定的支撑。

（四）施工验收与后期维护阶段

1. 施工验收

• 位置验收：通过水下定位设备和潜水检查相结合的方式，检查管道的位置是否符合设计要求。管道的轴线偏差、埋深等参数都要在规定的范围内。

• 密封性验收：采用打压试验或者探伤检测等方法检查管道的密封性。对于液体输送管道，可以向管道内注入一定压力的水，观察是否有泄漏现象；对于气体输送管道，可以采用气体检测设备检查是否有泄漏。

• 结构完整性验收：对管道的结构进行检查，包括管壁厚度、焊缝质量、连接部位强度等。可以采用水下超声检测、磁粉检测等无损检测技术。

2. 后期维护

• 防腐维护：对于钢管，要定期检查防腐涂层的完整性。如果发现涂层损坏，要及时修复，可以采用水下机器人携带防腐涂料进行修补。对于混凝土管，要防止其受到化学侵蚀，如在有腐蚀性介质的环境中，可以在管道表面涂抹防护涂层。

• 清淤维护：定期清理管道周围的淤泥，防止淤泥堆积过多对管道产生过大的压力或者影响管道的散热（对于一些有温度要求的输送管道）。可以采用水下吸泥船或者清淤机器人进行清淤。

• 位移和变形监测：利用水下定位设备和应变监测设备，长期监测管道的位置是否发生位移、管道是否出现变形等情况。一旦发现异常，要及时分析原因并采取相应的措施进行修复。
