水下管道铺设

水下管道是敷设在江、河、湖、海的水下用来输送液体、气体或松散固体的管道。水下管道铺设主要有两种方式，即铺设在水底上和埋设在水底下沟槽内。以下是对水下管道铺设的详细介绍：

一、铺设方式

1. 直接铺设在水底上

• 适用条件：水道较深，水底之上铺管不会影响航运；水底平坦，沿管线没有障碍物和悬空地；管道不会因船只抛锚、流体动力、土壤液化、床底土运动、河床冲刷或其他原因引起破坏。

• 特点：直接铺设在水底上的管道抗震性能要优于水下沟槽埋设。

2. 埋设在水底下沟槽内

• 沟槽内管顶铺设深度：一般为管径的3~4倍，以避免船只抛锚、河床冲刷等影响。海下管道的埋地铺设还应防止风暴时管道可能浮漂或下沉，管道应埋设在海床下足够深度。

• 特点：埋设方式可以减少管道受外界环境的直接影响，提高管道的稳定性和安全性。

二、水下沟槽开挖

水下沟槽开挖是埋设方式的重要步骤，一般有3种情况：

1. 先挖槽后埋管

• 优点：施工设备简单。

• 缺点：管线定位不易准确，槽底平整度差，沟槽准直度低，而且易于回淤。

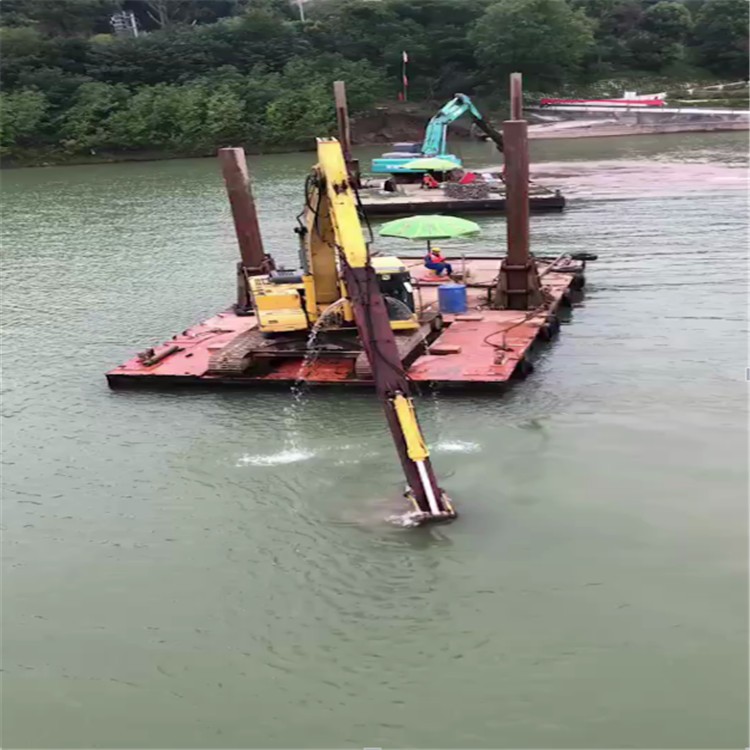

• 注意事项：应适当选择槽底宽度和开挖深度，底宽一般为管外径加0.81.0米；开挖深度根据回淤情况而定，边坡系数为1:21:4。常用的水下沟槽开挖方法和设备有爆破法、岸式索铲、挖泥船、高压泵船等。

2. 挖槽和埋管同时进行

3. 先放管后沉入土内

三、管道的水下铺设方法

1. 浮漂拖航铺管

• 方法：先在岸边把管子连接成一定长度的管段，管段两端堵板，浮漂拖航到铺管位置，灌水入管，下沉到水底或沟槽内，取下堵板，然后将各管段之间在水下接口。

• 适用条件：适用于水系较浅、有纵深岸边或水面高差不大的情况。

2. 水底拖曳铺管

• 方法：当长度较大的管段采用浮航困难时，可在水底拖曳。

• 适用条件：适用于长距离深水铺管，如向海中铺设排污干管。拖运时受风浪、潮汐等影响较小，作业安全，不需牵制船，但拖运马力较大。

3. 铺管船铺管

• 方法：将管子用运管船运至铺管船上，在铺管船上进行管段接口后，沿铺管船上的滑道、管托架等装置，下入水底。

• 适用条件：适用于长距离管段远离岸边的铺管工作。

4. 冲沉土层铺管

• 方法：先把管子放在水底，然后用冲泥器把高压水射向管底土层，使管底土液化，丧失承载能力，管道就埋入水底。液化土层的厚度一般为管径的3~4倍。

• 适用条件：适用于管底土层为可被液化的情况。

5. 综合作业船铺管

• 方法：沟槽由水泵喷射高压水冲挖，挖出的土由砂泵抽升到后部回填沟槽，使沟槽晾槽时间减少至最短，而且取消了回填土的远距离搬运。
