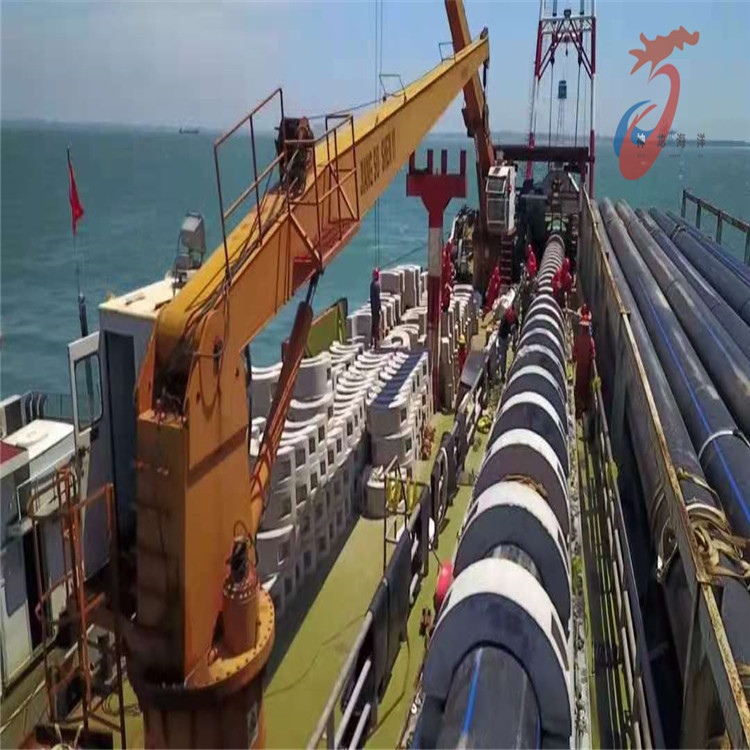

       铺管作业过程是将管子经陆上预制厂加上水泥加重层后，用船运到铺管船上，将管子逐段组装焊接，焊好的管段在铺管船向前移动时，从船尾部的托管架上滑入海中。整个铺管作业的过程中，管段下滑的长度必须与船的位移量同步，同时，铺管船必须处于较稳定的状态。为此,在铺管船的前后左右布置有4～6个船锚,调节锚缆的松紧可稳定船只；调节锚缆的长短可移动船位。管段自托管架的尾部滑向海底时，悬吊在海水中形成一个由上拱弯转为下弯曲的S形,使管段受到复杂的弯曲应力的作用,此外,还受到浪涌和水流的冲击力的作用。

       水下管道穿越铁路和道路时，穿越管段应敷设在涵洞或套管内，或采取其他保护措施。套管顶距铁路轨面不应小于1.2m，距道路路面不应小于0.8m，否则，应核算套管强度。液化烃管道穿越铁路或道路时，套管上方最小覆盖层厚度，从套管顶至轨底为1.4m；从套管顶至道路表面为1.0m。装置内的管道埋设深度应符合：无混凝土铺砌的区域，管道的管顶距地面不宜小于0.5m；室内或室外有混凝土铺砌的区域，管道的管顶距地面不宜小于0.3m；机械车辆通行区域，管道的管顶距车行道路路面不宜小于0.7m；埋地管道如有阀门应设阀门井。

       通过与电缆相连接的粗麻绳牵引过江，渡船运输麻绳过江，运至左岸后，人工牵引麻绳使电缆过江，电缆拉至左岸进行固定，电缆固定端需要打3米的锚杆，两端固定端设置两个5吨的定滑轮，用于承受缆索的重力，及改变缆索的牵引方向。海上定位指导铺管船沿着路由方向移动和确定在海域中施工船队位置的作业。海上定位的方法是在岸上设置两座以上已知其经纬度的定向电台，定向电台发射微波定向信号。作业船上安装有无线电定向仪，可以精确地测定船与岸上各电台间的夹角，从而准确地测出船所在的位置。在近海作业时可以用微波发射信号；在远海作业时一般用200米的无线电长波发射信号。这两种方法均能达到铺管作业定位所需要的精度。
