        水下管段沉放是沉管法水底隧道施工中比较重要的一个环节,它受到气象、河流自然条件的直接影响,还受到航道条件一定的制约,所以在沉管隧道施工中,并没有一套统一通用的管段沉放方法。施工时需根据自然条件、航道条件、沉管本身的规模以及设备条件等,因地制宜地选用合适的沉放方法。浮箱吊沉法是比较新的一种管段沉放法。通常在管段上方放4只方形浮箱,用吊索直接将管段系吊，浮箱分成前后两组,每组两只浮箱用钢桁架联成整体,并用锚索将各组浮箱定位，在浮箱顶上安设起吊卷扬机和浮箱定位卷扬机。预紧吊力，由总指挥发令一齐同步起吊，全管在此过程开始往外移，管道吊拖横移至吊船起吊范围内，各自趸船协调至平均受力，当管中部份离地后，该吊点即停止起吊，均衡吊起管道至一定高度，应注意管底钢板的滑移情况，必要时停止起吊。

       加了额外重量会危及临时支承结构此时可,通过减少镇重和准确量测支承结构上的力来补偿，④底板下的空隙被浓度极大的淤泥迅速填满以致于在潜水员的协助下也难进行喷砂压砂之类的基础处理作业,大多数河流都存在着与沉积物淤泥和沿河底输送的材料有关的问题且情况各不,⑤在沉管两侧的淤泥会妨碍管段下水压与潮汐变动水位间孔。管段的定位须在其左右前后另用锚索牵拉，其定位卷扬机则设于定位塔的顶部。这一沉放法的主要特点是设备简单，适用于宽度20米以上的大、中型管段。小型管段可采用方驳杠吊法,即在管段两侧分设4艘或2艘方驳船,左右两艘之间设钢梁作杠吊管段的杠棒。这一方法在沉放时较平稳，且在浮运时可以用左右的方驳夹住管段以提高稳定性。

接头错开，待整个钢筋笼制作完成后，分节编号，分节运输，安装时应按编号顺序连接，用平板车运输至墩位安装，为便于钢筋笼吊起和拼接，特制一套钢筋笼悬挂固定系统，包括钢筋笼悬挂环和起吊扁担梁，为保证钢筋笼起吊时不变形。 多余的弃土采取随挖随运走，以减少占用场地影响施工和交通，(四)基坑开挖分层，分段依次进行,层层下挖，(五)开挖沟槽的余泥应抛在与河流相交沟槽断面的下游，回填后，多余的土不得堆积在河道内，(六)沟槽挖好后。

       为了确保沉管隧道各个管段能准确连接，需要建立测量系统和调整装置。测量系统包括引导管段到位和使管段正确对接两个部分。引导管段到位的测量系统是在陆地上用扫描式全站仪自动跟踪测量定位控制塔上的棱镜，根据测量结果用计算机算出管段现在位置，显示在屏幕上，指导指挥人员下一步决策（进一步下沉或平面位置调整）。使管段正确对接的测量系统可采用超声波探测装置（水下三维系统）配合陆地上的引导系统，以及时掌握管段的绝对位置与状态（管段摆动与否），以及正沉放管段与已沉放管段之间的相对位置（端面间距离方向、纵横断面的倾斜等），从而安全、正确并以最短时间实现管段的沉放与对接，避免沉放过程中管段碰撞和GIMA橡胶止水带损伤等事故发生。

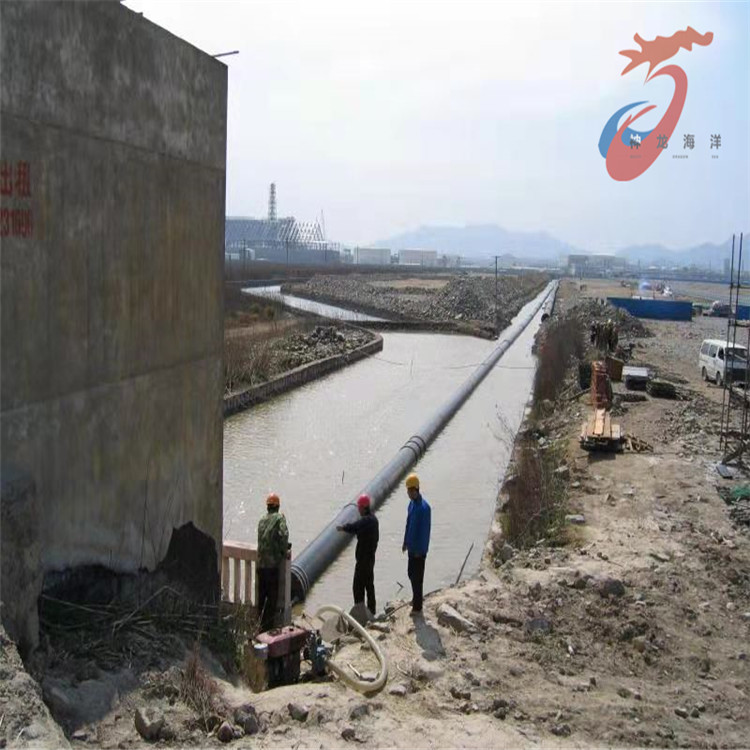

       水下沉放管道公司水下安装埋设在水底下沟槽内时，沟槽内管顶铺设深度一般为管径的3-4倍，以避免船只抛锚，河床冲刷等影响。海下管道的埋地铺设，还应防止风暴时管道可能浮漂或下沉，为此，管道应埋设在海床下足够深度。此外，如果水道较深，水底之上铺管不会影响航运，水底平坦，沿管线没有障碍物和悬空地，管道不会因船只抛锚、流体动力、土壤液化、床底土运动、河床冲刷或其他原因引起破坏，则可将管道直接铺设在稳定的河床或海床上。因此船上有能力足够的张力机夹住管段，使之不能自由滑动，并且使管段下滑同船的位移距离一致。
